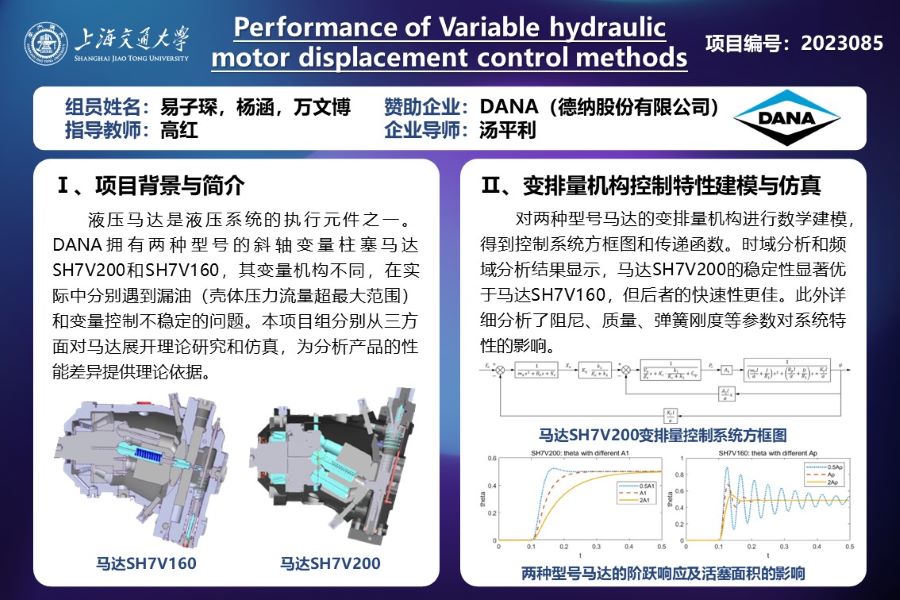

液壓馬達是液壓系統的執行元件之一。DANA擁有兩種型號的斜軸變量柱塞馬達SH7V200和SH7V160，其變量機構不同，在實際中分別遇到漏油（殼體壓力流量超最大范圍）和變量控制不穩定的問題。本項目組分別從三方面對馬達展開理論研究和仿真，為分析產品的性能差異和優化設計提供理論依據和技術支持。以本研究為基礎，可以拓展到更復雜的斜軸變量柱塞馬達上，為不同液壓馬達的仿真模型建立提供理論和技術基礎。

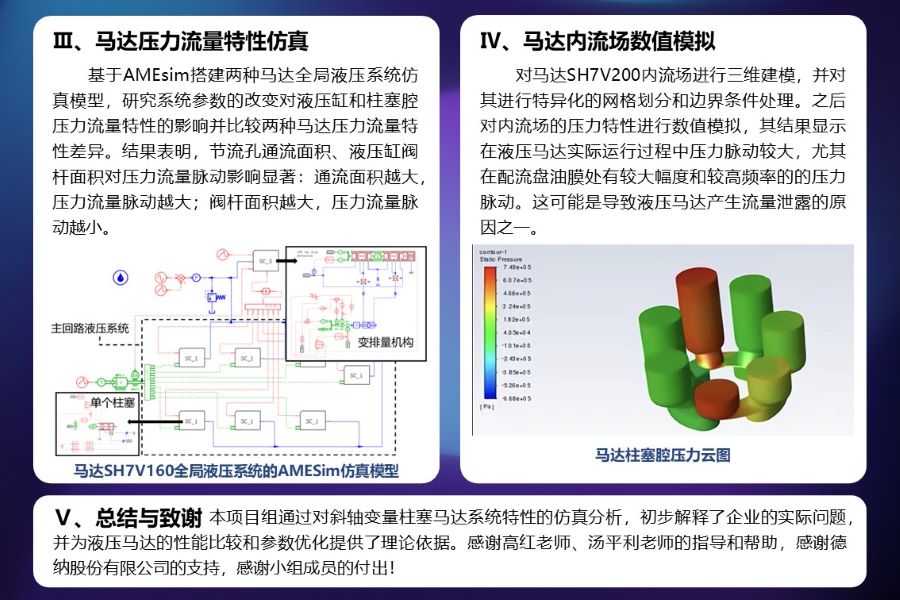

對兩種型號馬達的變排量機構進行數學建模，得到控制系統方框圖和傳遞函數。對傳遞函數進行時域分析和頻域分析，研究參數改變對變排量響應的影響并比較兩種馬達變排量響應差異。基于AMEsim搭建兩種馬達全局液壓系統仿真模型，研究系統參數的改變對液壓缸和柱塞腔壓力流量特性的影響并比較兩種馬達壓力流量特性差異。對馬達內流場進行三維建模，并對其進行特異化的網格劃分和邊界條件處理。之后對內流場的壓力特性進行數值模擬。

1.通過理論推導建立了斜軸變量柱塞馬達變排量控制系統傳遞函數，并對傳遞函數進行時域分析和頻域分析，結果表明：馬達SH7V200的穩定性顯著優于馬達SH7V160，但后者的快速性更佳。2.搭建了馬達整體液壓系統仿真模型，能夠準確描述系統壓力流量特性，并研究了系統參數的改變對壓力流量特性的影響，結果表明，節流孔通流面積、液壓缸閥桿面積對壓力流量脈動影響顯著。3.對馬達內流場進行三維建模，實現了內流場特異化網格劃分和邊界條件處理，并對其壓力特性進行數值模擬，結果表明在配流盤油膜處有壓力脈動的幅度和頻率都很高，是產生流量泄露的原因。
