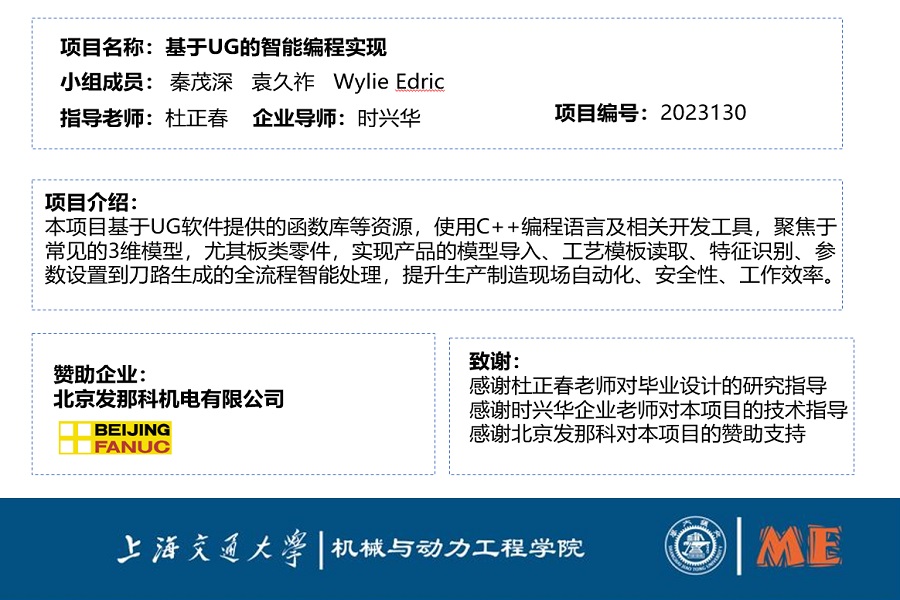

本項目基于UG軟件提供的函數庫等資源，使用C++編程語言及相關開發工具，聚焦于常見的3維模型，尤其板類零件，實現產品的模型導入、工藝模板讀取、特征識別、參數設置到刀路生成的全流程智能處理，提升生產制造現場自動化、安全性、工作效率。主要難點是需要對加工工藝以及工業軟件有一定程度的理解，對機加工輔助軟件的架構和算法有一定的經驗，對數據結構、算法流程等能夠進行建模開發實現。最終將滿足以上功能的UG插件交付企業。

板類零件的3維圖紙中會包含若干特征，不僅一類零件有許多不同的特征，同一類特征中也會存在諸多差異。本研究要求能夠充分覆蓋板類零件中腰型孔、矩形槽、外形特征等加工特征。對這些目標特征的主要的加工方式為銑削、鉆孔、車削平面等方式。并且要求將從模型導入到刀路生成的自動化流程封裝成UG插件形式，有對應按鈕和UI界面，方便使用。其功能要求如下：插件界面支持自動/手動選擇零件；運行后自動進行目標特征的篩選識別；能夠自動創建工序并設置相關工藝參數；最終自動生成出復合要求的預期刀路。

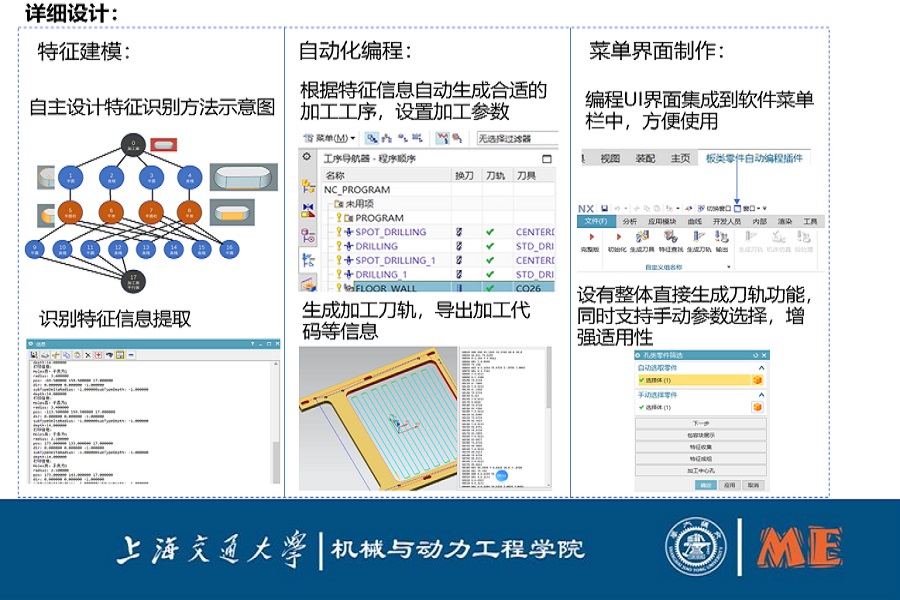

本項目實現了對板類零件的自動化智能加工，針對板類零件的標準孔、矩形槽、外形特征等目標加工特征，能夠?qū)崿F(xiàn)對零件模型的加工特征識別、信息提取、加工工序設置、參數設置到生成加工刀軌以及加工代碼的導出等一系列過程，生成正確且合適的特征加工刀軌代碼。并且編程相應的UI界面，將上述功能集成到菜單欄中，方便后續使用者的學習使用，且設置手動設置的功能，增強拓展性。最終形成的插件，將常規設計加工過程所需的近百步點擊設置簡化成幾步點擊，大大提高生產加工效率。
