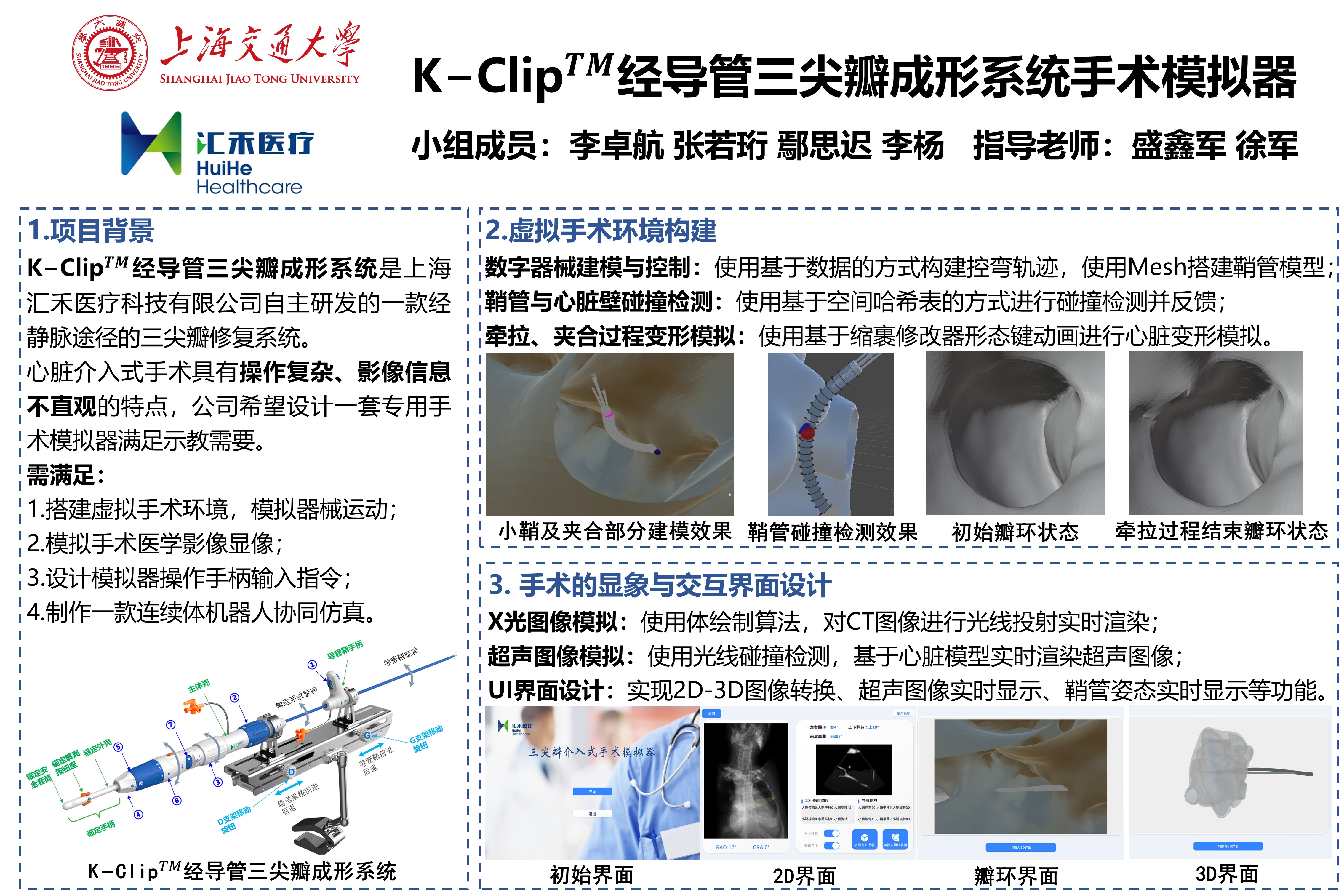

心臟介入手術過程復雜，操作難度高，手術狀況獲取需查看醫學影像，醫生會受到輻射影響。為了降低醫療器械操作培訓成本與風險，本項目基于匯禾醫療K-Clip?器械設計了一套專用的手術模擬系統，以滿足心臟瓣膜手術的示教與培訓需求。

該系統中，在模擬DSA、TEE圖像的引導下，使用者通過控制模擬器配套的硬件手柄，對在虛擬環境中的數字器械模型各自由度進行控制，模擬手術操作，同時可通過連續體機器人姿態直觀觀察鞘管的狀態。

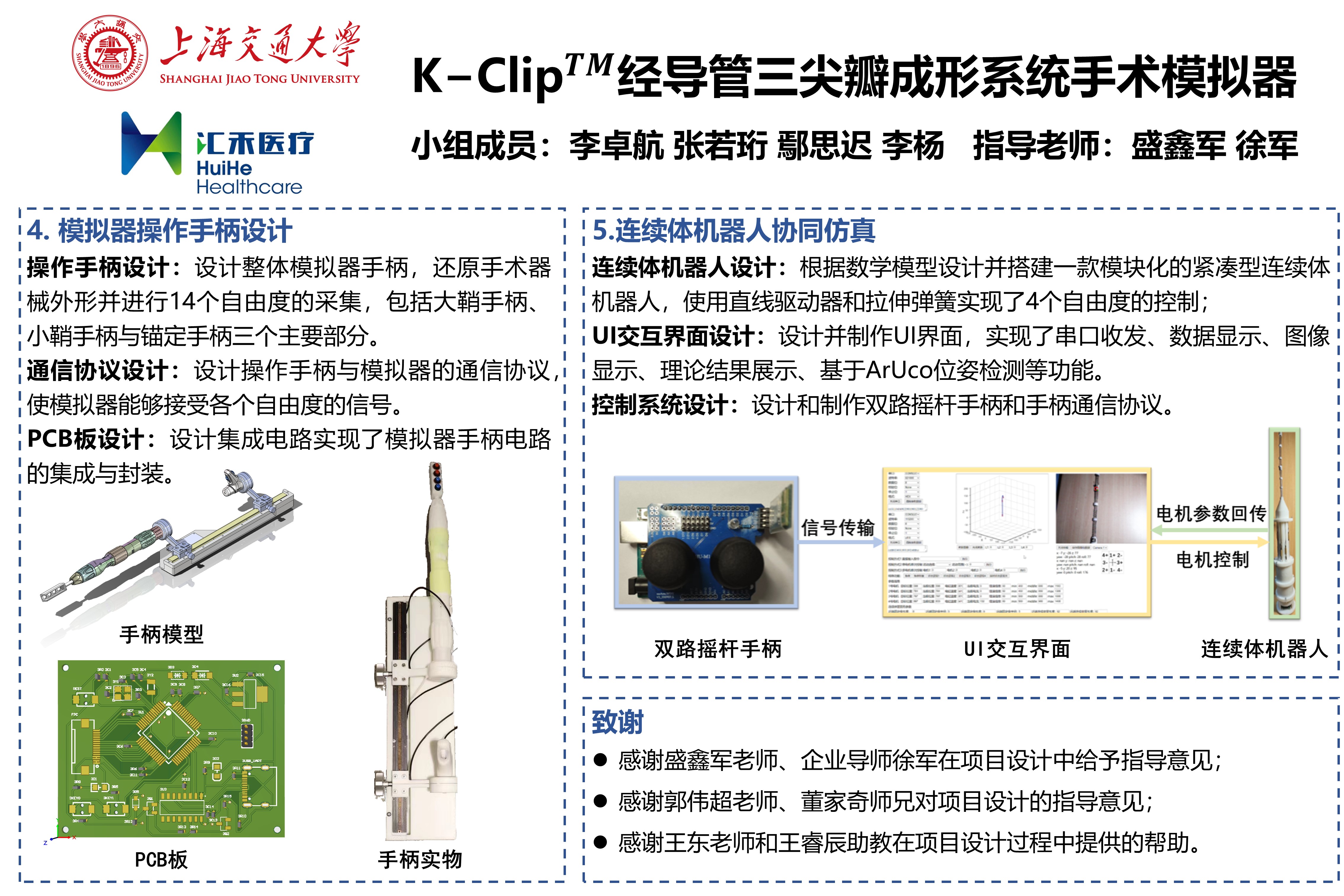

設計模擬器配套的操作手柄。其操作模式與匯禾公司K-Clip^TM經導管三尖瓣成形系統保持相對一致，手柄應能夠感知各自由度運動，將指令傳遞給軟件模擬器。

開發手術模擬器軟件與圖像界面。手術模擬器能夠接收配套手柄輸入的指令，在軟件中完成手術過程中主要環節，并提供反饋。運行過程在用戶界面實時顯示模擬手術過程的X光、超聲影像，并允許醫生調整操作模擬儀器的運動，切換不同視角。

因此設計連續體機器人與手術模擬器進行協同仿真，以展示器械復雜實時形態。

完成虛擬手術環境的搭建與配套外部手柄、聯合仿真連續體機器人的開發與初步功能實現。實現了手柄內部硬件各個傳感信號進行采集，并將信號發送給虛擬手術環境；在手術環境部分，使用手柄傳遞的信號控制虛擬手術環境中手術器械各自由度運動，實現了器械與手術環境的交互設計；在顯像界面部分，基于CT數據生成人體X光圖像，基于心臟模型生成心臟超聲圖像，與手術環境中的器械模型疊加，實現了實時術中影像顯示；在聯合仿真部分，將術中鞘管運動的姿態信息發送給繩驅動連續體機器人，控制連續體機器人的運動，展現手術器械中的大小鞘管彎曲姿態。
