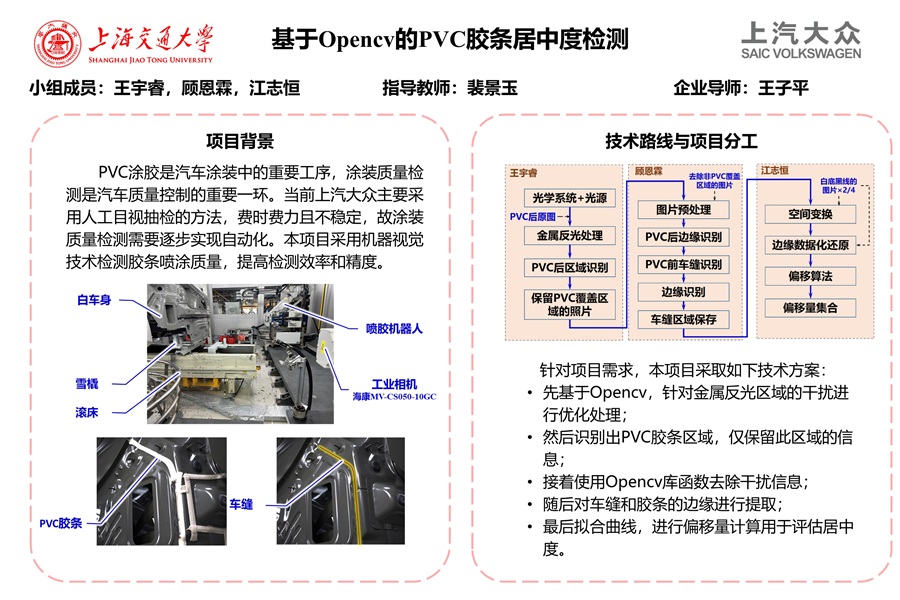

PVC涂料被廣泛用于車身板金的切邊及鈑金縫處，起到防水密封、防止鈑金切邊銹蝕的作用。上汽大眾采用自動化設備噴涂PVC膠條，噴涂過程中機器人發生偏移，車身晃動，PVC材料溫度、壓力、黏度波動，機器人槍嘴堵塞等因素，都可能導致膠條未能居中焊縫。當前上汽大眾主要采用人工目視抽檢的方法，此方法費時費力。本課題采用機器視覺技術，自動測量PVC膠條中心骨架與車縫偏移量，以解決膠條噴涂質量檢測問題。

完成金屬表面高光去除及膠條區域識別、膠條中心線及車縫線提取、膠條居中度計算三項任務。算法能夠識別和評估膠條與車縫的居中度，并大幅提升檢測的效率和準確度。算法能夠與企業現有的OpenCV框架整合，并且開發出一套方便流暢的用戶交互界面，供企業質檢環節輸入圖像信息與查看檢測結果。該系統采用單目相機拍攝，減少設備成本和算力要求。算法計算居中度準確率99%以上，輸出包含膠條局部偏移量信息、最大偏移量所在位置等必要信息。

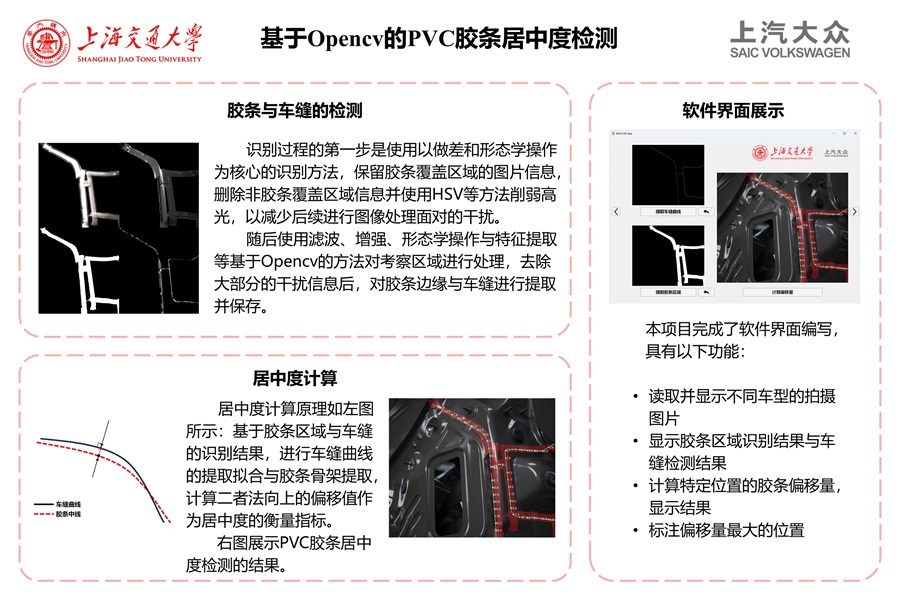

本項目完成了基于OpenCV的膠條居中度檢測與計算系統。項目采用基于HSV的去高光算法，能夠有效地排除金屬表面高光對膠條識別的干擾，項目采用基于SSIM的膠條識別算法，可準確識別出多種車型上、灰白兩色的膠條區域；采用濾波、增強、形態學操作等方法對膠條覆蓋區域的車身圖像進行處理，通過邊緣檢測算法提取車縫位置信息；對車縫曲線進行提取與擬合，同時提取膠條中心骨架，二者比較計算得到膠條偏移量，并進行了實際距離單位轉化與誤差討論。
