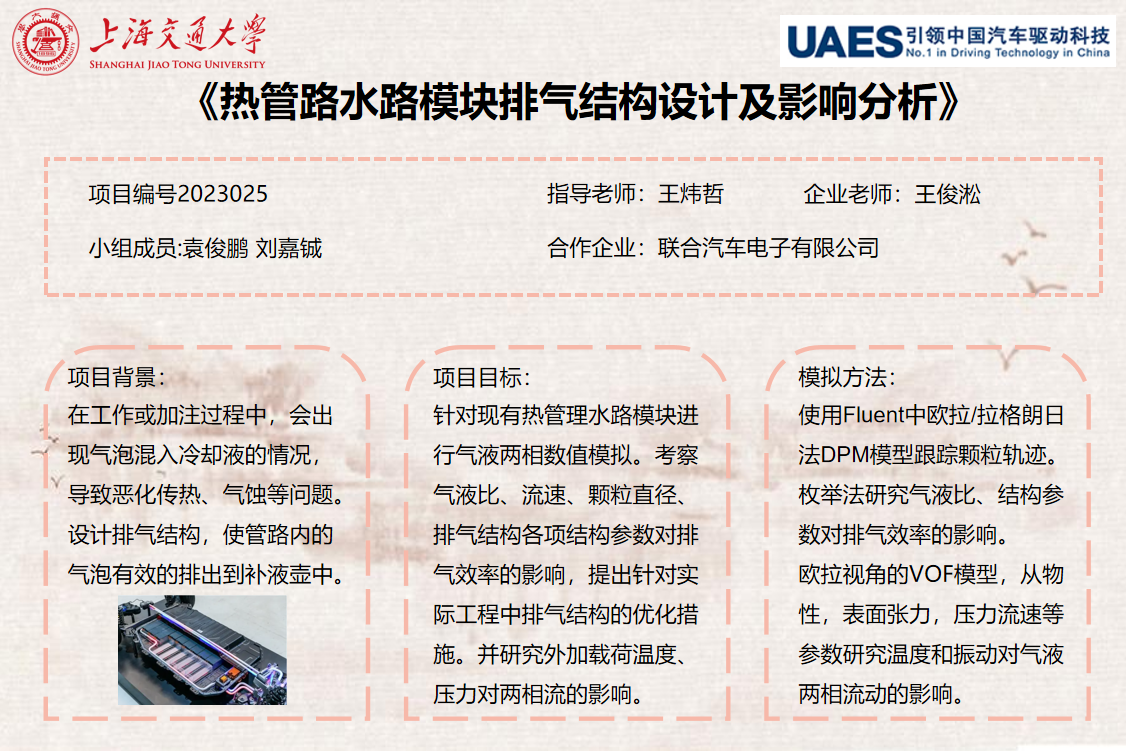

集成化是熱管理重要發展的趨勢。水路集成模塊通過傳遞冷卻液對電池，電機和乘客艙等部件進行換熱，排氣性能是其關鍵性能之一，在工作過程中會出現氣泡融入或混入冷卻液的情況，使冷卻液換熱效率降低，出現流阻增大等問題。因此為了能規避氣泡對水路模塊的影響，優化現有排氣結構，能夠引導氣體進入到上端的含液容器結構，讓盡量少的氣體進入壓縮機或在下個循環進入到水路模塊中。此外，當溫度升高、地面振動傳遞到管路，這些因素的影響，可能會造成氣泡在正常隨流過程中發生改變，需要研究外載對管內氣液兩相流動的影響。

主要目標

    在排氣結構設計方面，采用離散項模型描述氣相介質，并融合液相介質，進行氣液兩相的 CFD數值模擬。考察氣液比、流速、顆粒直徑、排氣結構各項結構參數對排氣效率的影響，提出針對實際工程中排氣結構的優化措施。對于氣液兩相流動因素分析，針對典型的管路結構，建立三維幾何模型，并進行合理簡化。當溫度發生變化時以及施加振動載荷時，開展CFD計算分析，分析總結溫度和振動載荷因素影響下氣泡液的流動規律。

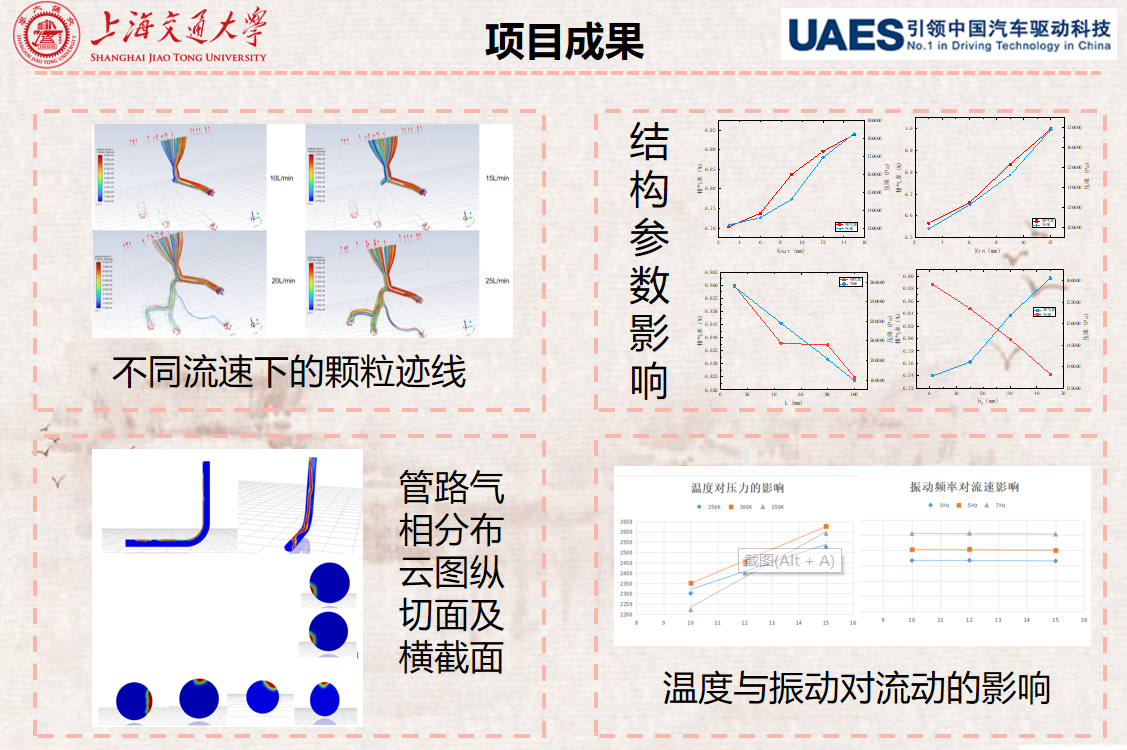

對熱管水路模塊中典型三維結構進行簡化，使用DPM模型以及VOF模型完成了不同條件下的CFD計算，研究了氣液比、流速、顆粒直徑、排氣結構各項結構參數對排氣效率的影響，得出結論更低的流速和更大的氣泡輸入有利于氣泡排出，提出針對實際工程中排氣結構的優化措施。并研究外加載荷溫度、壓力對兩相流的影響，開展氣液兩相流動過程中氣泡的流動狀態分析，得出結論溫度變化會對氣液兩相的粘性及表面張力等物性參數產生影響，振動。
