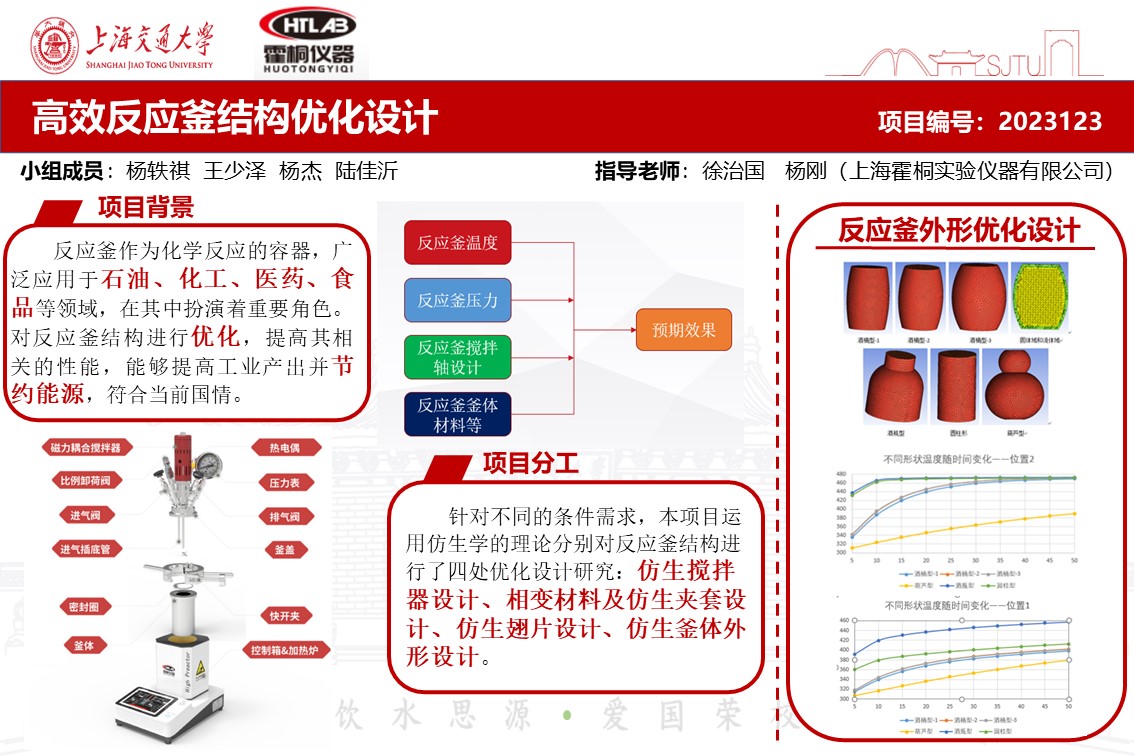

反應釜作為化學反應的容器，廣泛應用于石油、化工、橡膠、農藥、染料、醫藥、食品等領域，硫化、硝化、氫化、烴化、聚合、縮合等工藝過程。適合各種不同的反應條件，可供各種物料在高溫高壓下進行化學反應。目前現有的反應釜仍然存在著導熱效率不夠高、反應受熱不均勻和溫度控制不溫度等問題，在本項目中通過借鑒仿生結構，分別優化設計反應釜的整體外形、雙層夾套、換熱翅片和攪拌結構，改善反應釜的性能，對實際制造加工有指導意義。

對現有的仿生結構以及反應釜結構進行調研，建立幾種比較成熟的模型，通過Ansys等工程軟件對模型進行溫度場、流場的分析，對比仿真結果，得出最優的設計方案。本項目分四個方向同步進行，每個方向的目標如下：

（1）外形方向：探究壁面厚度和仿生外形的最佳組合方式，研究仿生外形對釜體散熱效果的影響。

（2）夾套方向：探究仿生導熱骨架參數和填充相變材料種類的最佳的仿生組合方式，研究仿生骨架復合相變材料對釜體散熱效果的影響。

（3）翅片方向：探究形貌參數、高度、分布密度、材質的最佳的仿生組合方式，研究釜內流體反應熱對釜內溫度場的影響。

（4）攪拌器方向：探究攪拌及傳熱綜合效果最佳的仿生攪拌器組合方式和仿生槳葉數量。

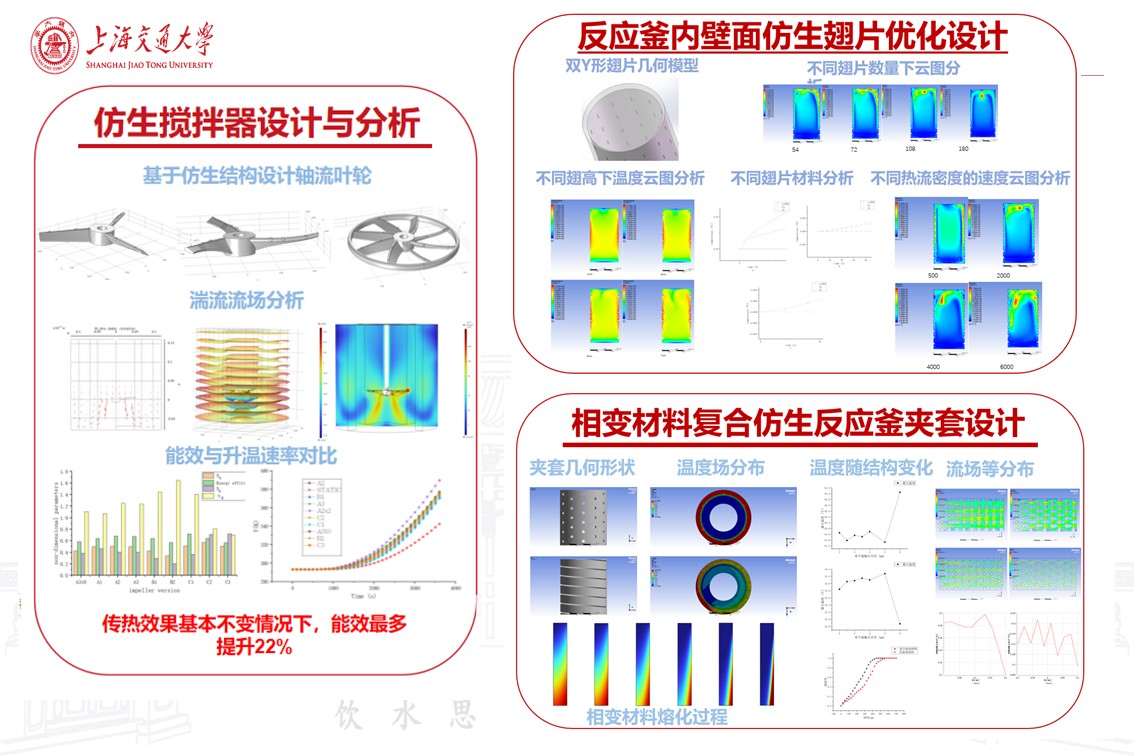

在參考了現有反應釜結構的基礎上，通過SOLIDWORKS完成反應釜相對應部分的簡化模型的建模。通過Ansys仿真分析，對建立的模型進行傳熱和流體流動的性能評價，通過以上的分析給出的結果表明，添加了仿生結構或元素的反應釜整體外形、雙層夾套、換熱翅片和攪拌結構對反應釜的傳熱效率有很大的提升。在此仿真的結果上對現有的模型進行進一步的優化升級，對之前的模型中還存在不足的地方進行改進后，得到了有實際意義的反應釜結構和相對應的工作條件及使用方式。
