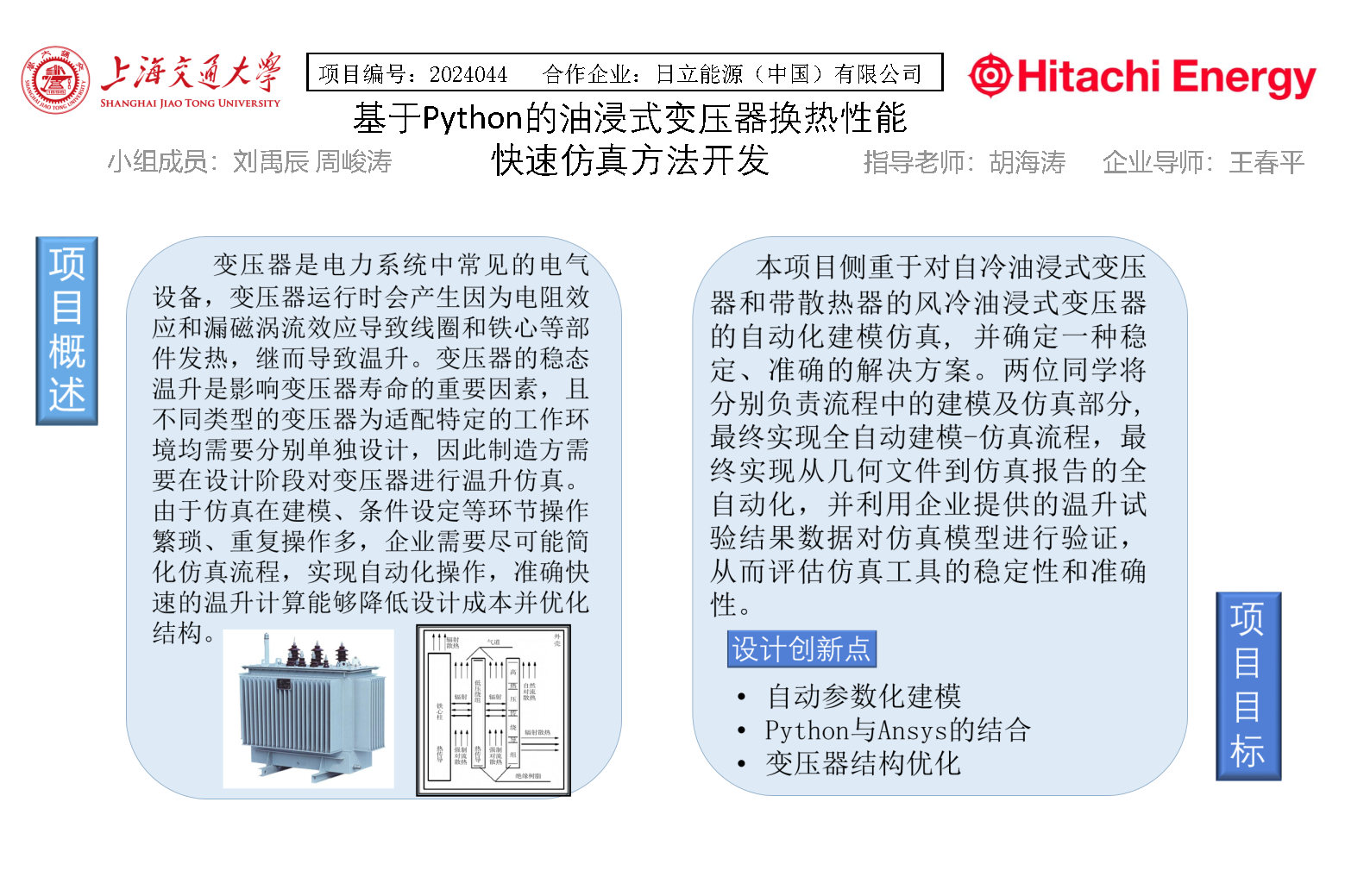

變壓器是電力系統中常見的電氣設備，變壓器運行時會產生因為電阻效應和漏磁渦流效應導致線圈和鐵心等部件發熱，繼而導致溫升。變壓器的穩態溫升是影響變壓器壽命的重要因素，且不同類型的變壓器為適配特定的工作環境均需要分別單獨設計，因此制造方需要在設計階段對變壓器進行溫升仿真。由于仿真在建模、條件設定等環節操作繁瑣、重復操作多，企業需要盡可能簡化仿真流程，實現自動化操作，準確快速的溫升計算能夠降低設計成本并優化結構。

本項目側重于對自冷油浸式變壓器和帶散熱器的風冷油浸式變壓器的自動化建模仿真, 并確定一種穩定、準確的解決方案。兩位同學將分別負責流程中的建模及仿真部分,最終實現全自動建模-仿真流程，最終實現從幾何文件到仿真報告的全自動化，并利用企業提供的溫升試驗結果數據對仿真模型進行驗證，從而評估仿真工具的穩定性和準確性。最后通過對不同結構的變壓器進行仿真，實現對變壓器結構的優化。

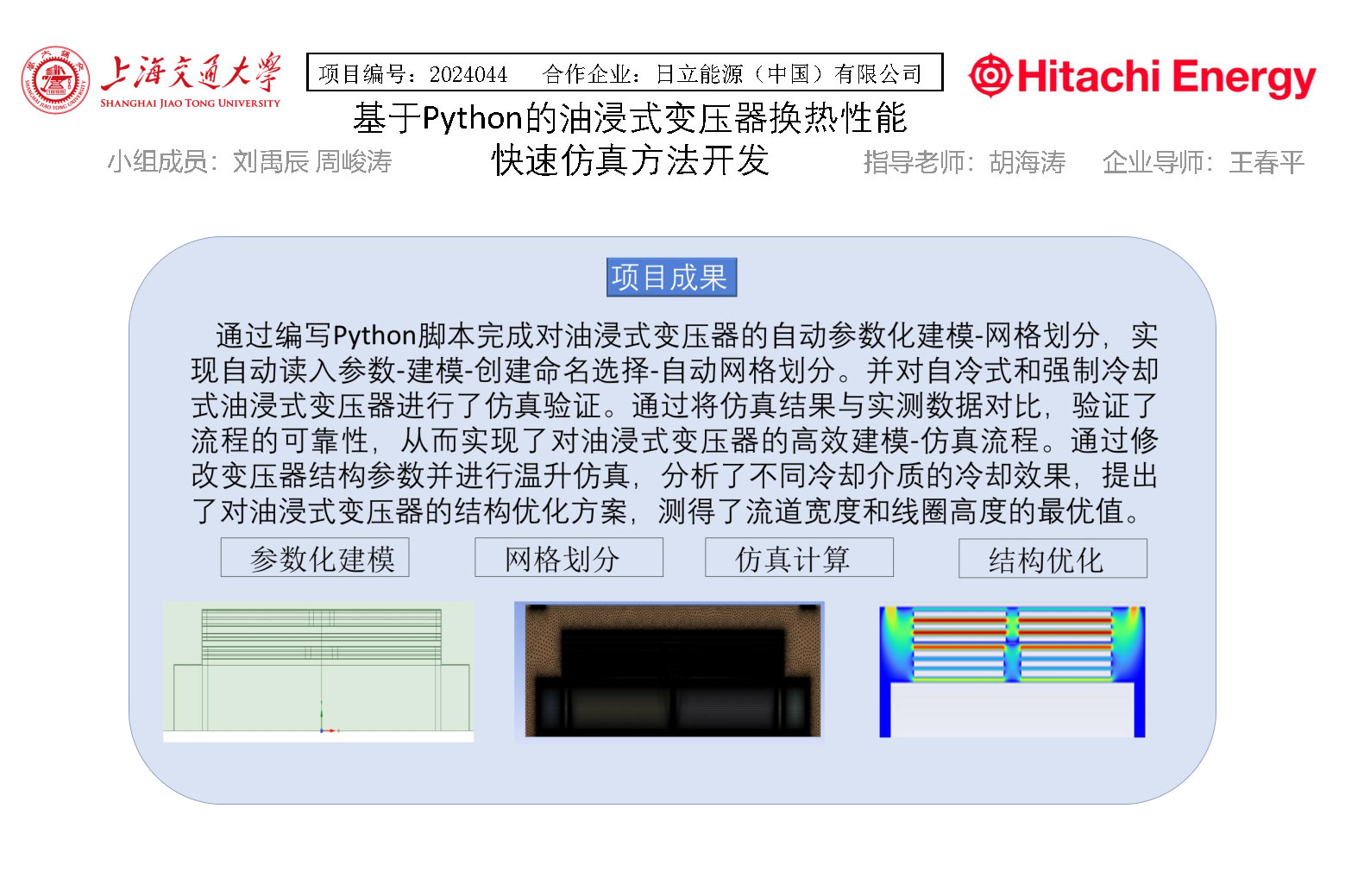

通過編寫Python腳本完成對油浸式變壓器的自動參數化建模-網格劃分，實現自動讀入?yún)?shù)-建模-創建命名選擇-自動網格劃分。并對自冷式和強制冷卻式油浸式變壓器進行了仿真驗證。通過將仿真結果與實測數據對比，驗證了流程的可靠性，從而實現了對油浸式變壓器的高效建模-仿真流程。通過修改變壓器結構參數并進行溫升仿真，分析了不同冷卻介質的冷卻效果，提出了對油浸式變壓器的結構優化方案，測得了流道寬度和線圈高度的最優值。
