近日，上海交通大學機械與動力工程學院張文明教授團隊與中國科學院上海微系統與信息技術研究所狄增峰團隊合作研究，在Cell姊妹刊Matter (IF=19.967)的Understanding版塊上發表了題為“Deterministically self-assembled 2D materials and electronics”的研究論文，構建了一種石墨烯/IML/PDMS三層結構新體系，提出了基于界面應力工程的表面失穩模態跨尺度動力學調控方法，突破了二維納米薄膜結構多模態表面失穩的解耦難題, 實驗實現了單原子層等極端尺度器件結構確定性動力失穩態，提出一種基于結構確定性失穩模態的新型自組裝電子器件。上海交通大學副教授胡開明和中國科學院上海微系統與信息技術研究所博士生郭旺為本文共同第一作者，通訊作者為張文明教授、狄增峰研究員和胡開明副教授，其中張文明教授為Lead Contact。
研究團隊針對極端尺度薄膜器件結構多模態表面失穩的力學調控難題，通過在二維薄膜和柔性基底之間巧妙地引入一層多功能光敏中間層 (Intermediate- multifunctional layer, IML)，并結合了一種新型的二維薄膜結構低溫后固化轉移工藝，構建了一種石墨烯/IML/PDMS三層結構新體系，提出了基于界面應力工程的表面失穩多模態解耦調控方法，有效地調控了層間界面黏合強度和界面應力，突破了二維納米薄膜結構多模態耦合表面失穩的解耦難題，首次實驗實現了單原子層等極端尺度器件結構確定性動力失穩模態和確定性力學自組裝 (圖1)。

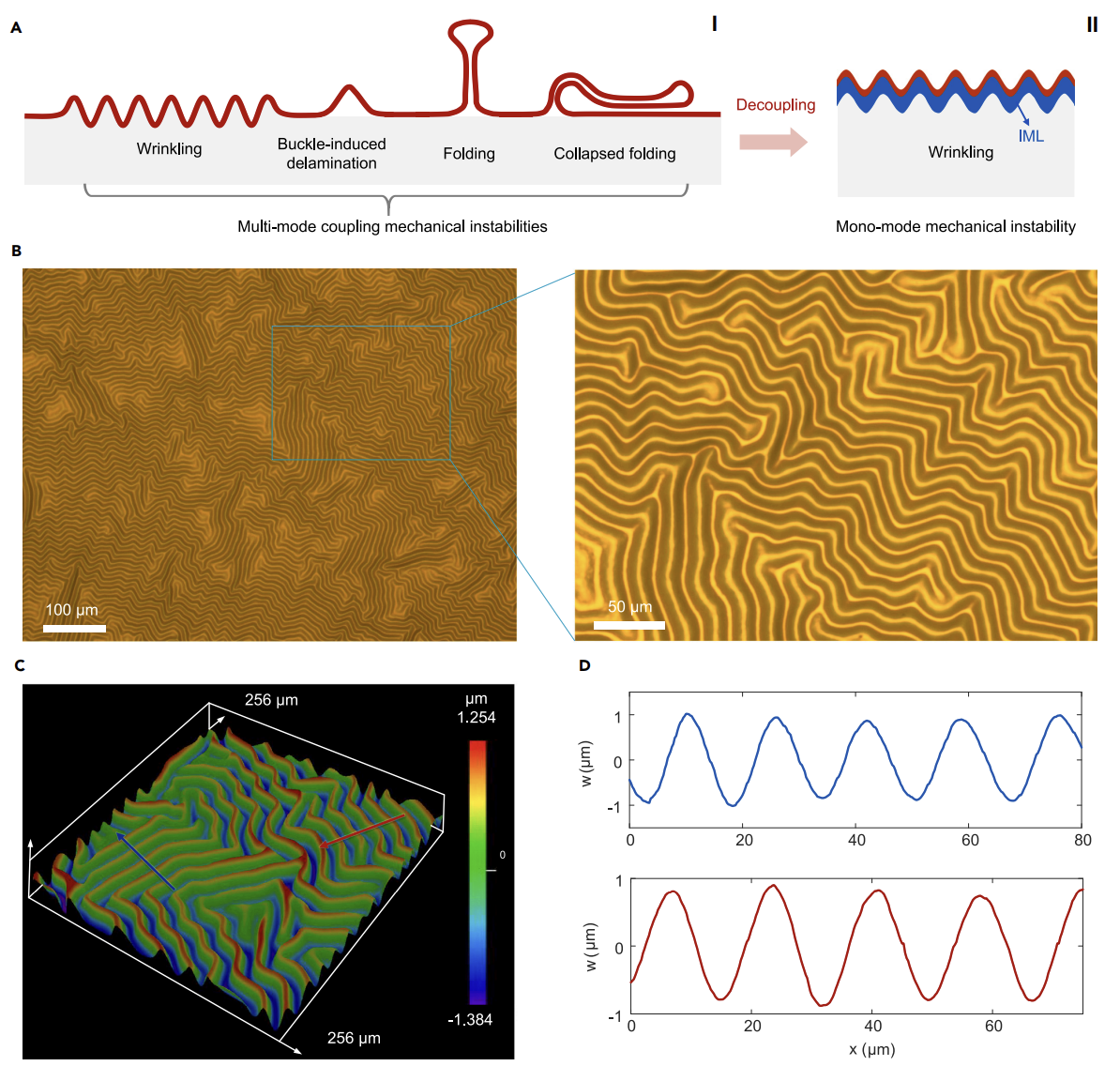

圖 1. 單原子極端尺度薄膜結構失穩模態解耦調控方法
團隊通過引入一層可重編程式多功能光敏中間層 (IML)，如PMMA和HSQ光刻膠，從根本上克服原子層厚度2D晶體薄膜結構彎曲剛度低所帶來的結構穩定模態耦合調控難題，首次實現了極端尺度二維薄膜結構的確定性單一力學失穩態和確定性模式力學自組裝。上述解耦后的薄膜結構失穩力學行為可為柔性微納制造技術、微納功能表面器件提供一種新的技術路線，為發展表面失穩引導的軟光刻技術帶來前所未有之機遇。通過利用可編程IML, 控制IML旋涂參數和光刻曝光條件，我們實現了三個數量級跨尺度表面失穩結構（從5nm到500μm）制造，大幅提升了力學自組裝技術制造極限尺度，突破了單原子層二維薄膜結構的定向自組裝難題。

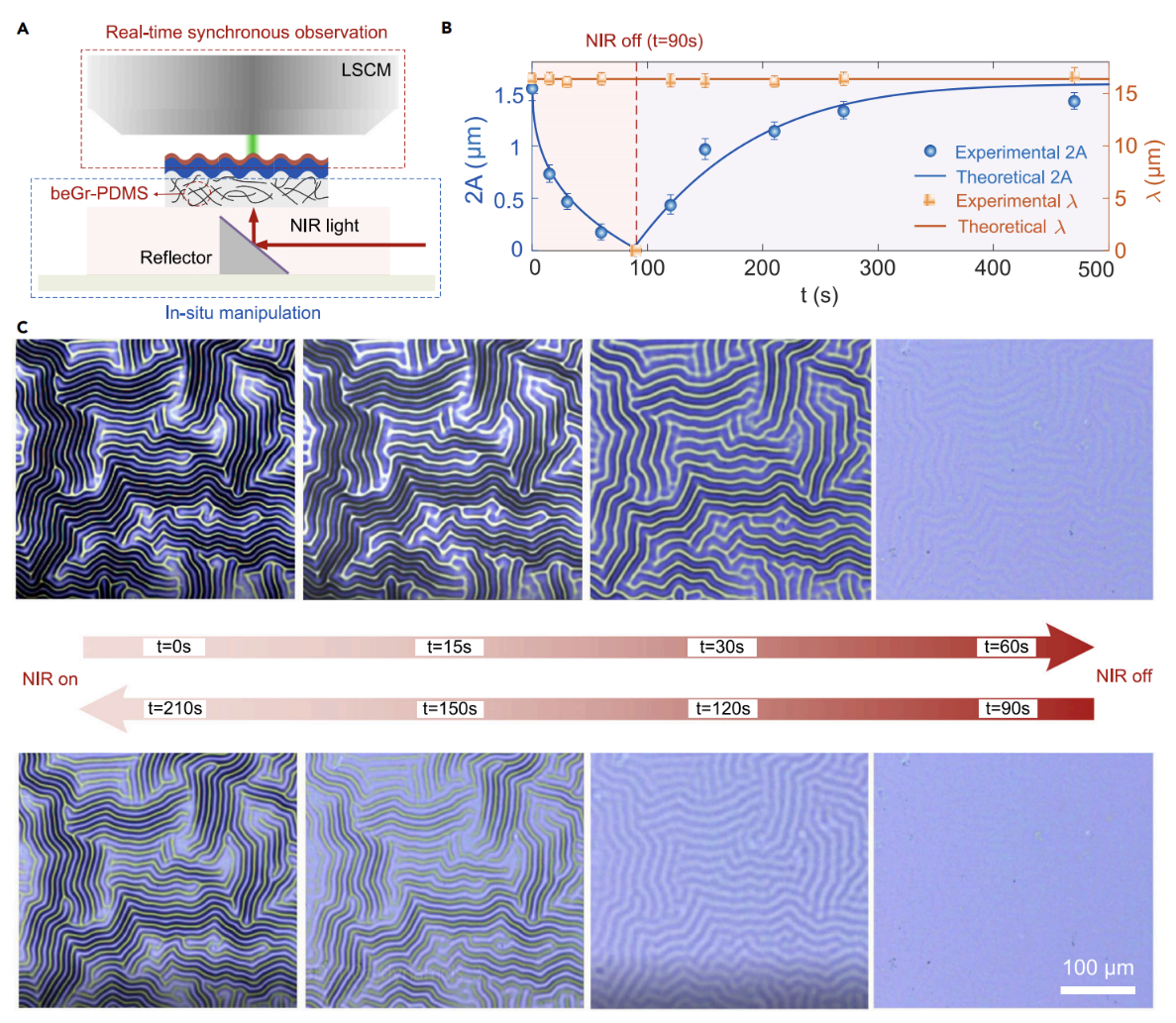

論文提出一種非侵入性和非接觸式原位的跨尺度動力學調控方法，實現了單原子層厚度薄膜結構的動力失穩。如圖3A所示，設計一個近紅外光驅動裝置，并控制光強和曝光時間來驅動石墨烯/IML/PDMS三層結構體系發生多次可逆的動力失穩，原位調控了表面失穩結構的幅值。
圖2. 光控極端尺度薄膜結構動力失穩現象
上述高可設計性的確定性力學自組裝行為賦予了二維薄膜材料新的性能，如各向異性壓阻效應和光-電耦合效應。利用上述確定性力學自組裝技術，提出了一個全新自組裝電子器件的概念，并研制了基于二維材料的確定性自組裝微納電子器件，如超快速響應 (響應時間為4ms)的可穿戴手勢傳感器和用于法向力和剪切力識別的三維各向異性觸覺傳感器(圖3)。上述結構單一失穩態引導的確定性力學自組裝現象可以極大地促進面向二維薄膜材料和自組裝柔性電子器件的CMOS兼容型柔性微納制造技術。

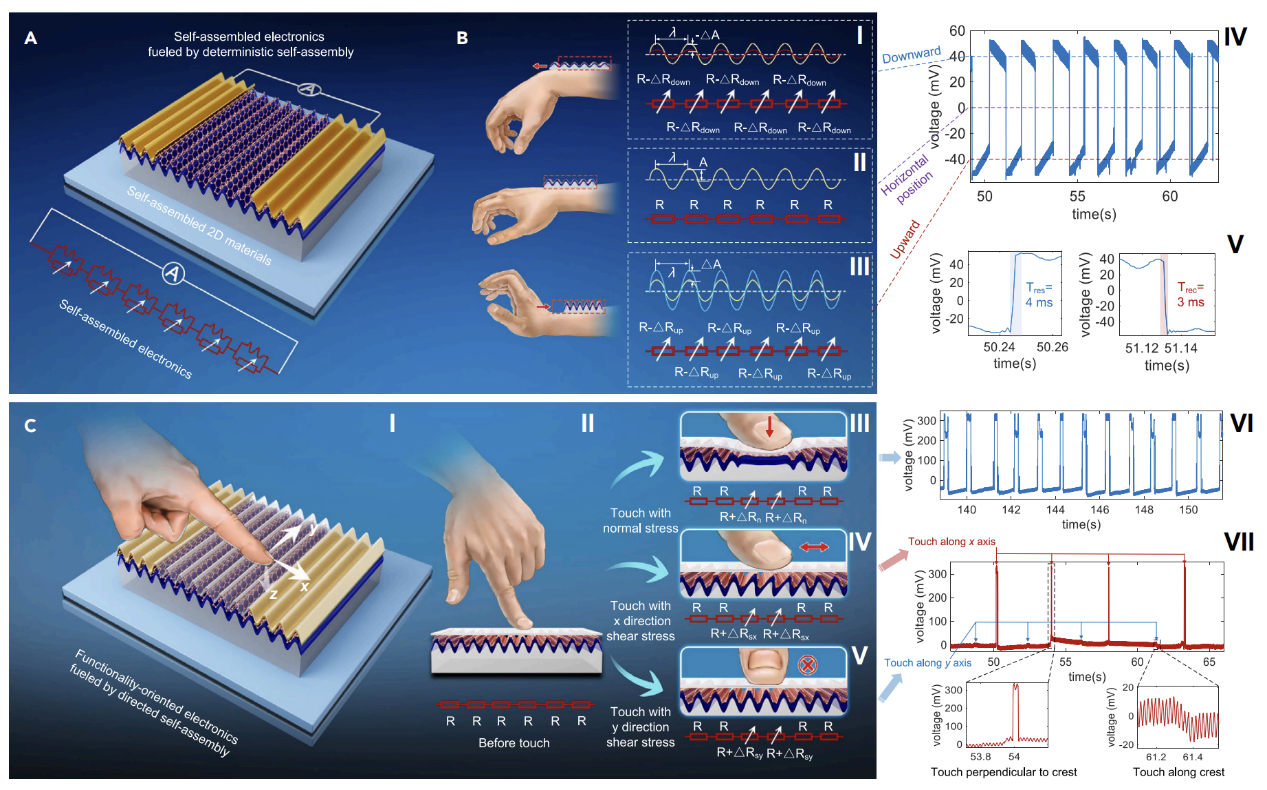

圖 3. 確定性自組裝電子器件應用：(A-B) 可穿戴式手勢傳感器；(C) 超快速響應三維各向異性觸覺傳感器，響應時間為4ms
該研究得到了國家自然科學基金重點項目和面上項目、上海市優秀學術帶頭人計劃項目、國家重點研發計劃重點專項等項目的資助。張文明教授團隊近年來在微納機電系統動力學與控制方向的研究成果發表在Matter、Nature Communications、Science Advances、National Science Review、Science Bulletin、ASME Journal of Applied Mechanics、Journal of Vibration and Acoustics、Advanced Materials、Advanced Functional Materials、Small等國內外期刊上。
論文鏈接：https://doi.org/10.1016/j.matt.2023.03.019.
