近日，上海交大機械與動力工程學院振動、沖擊、噪聲研究所何清波教授、彭志科教授課題組在Cell Press旗下Cell Reports Physical Science上發表題為“Scattering-coded architectured boundary for computational sensing of elastic waves”的論文，提出了基于散射編碼結構化邊界的彈性波計算感知方法，突破了單換能器目標定位技術難題。博士后姜添曦、廖昕昕為論文共同第一作者，何清波教授為通訊作者。

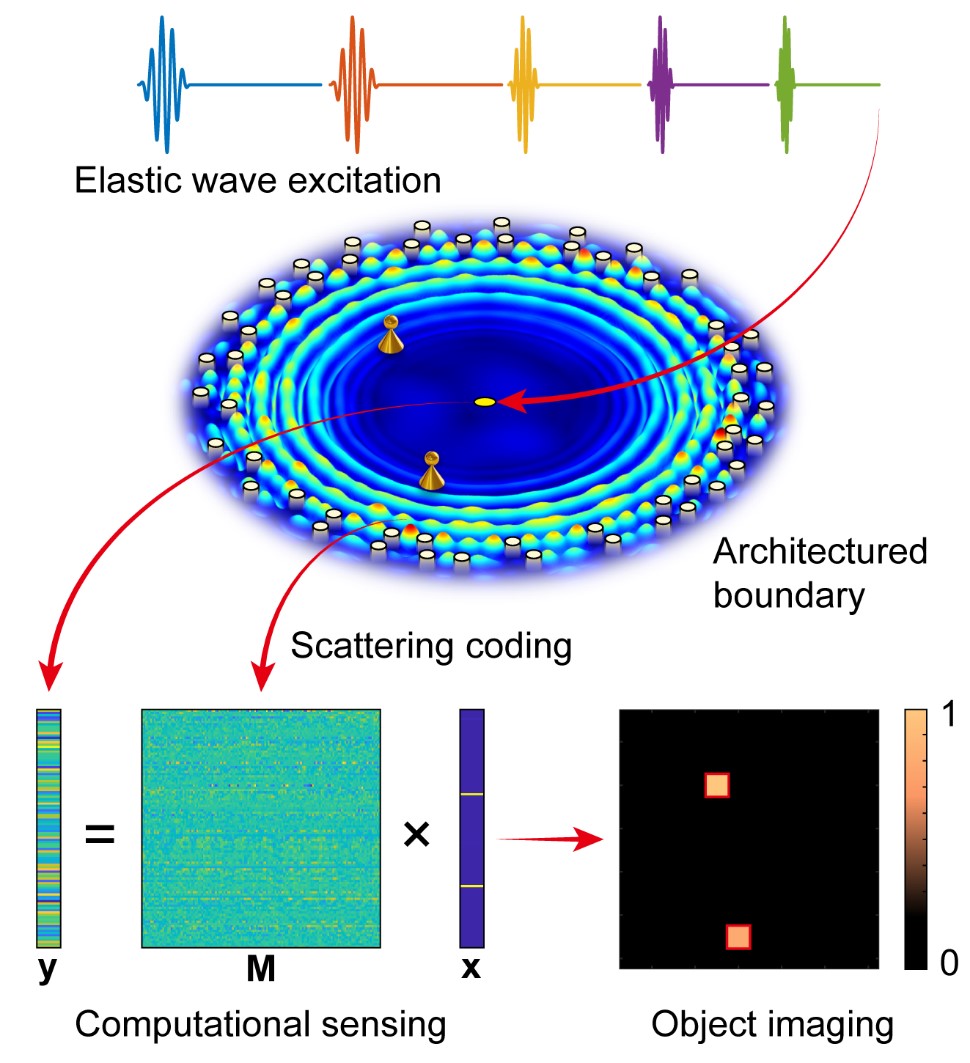

圖1. 基于散射編碼結構化邊界的單換能器目標定位示意圖
基于主動聲波與彈性波的目標定位技術在結構健康監測、醫療診斷、人機交互等領域具有重要的應用價值。當前技術通常依賴于數量龐大的換能器，硬件系統復雜，成本與功耗較高，而蝙蝠、海豚等生物具有結構化的聽覺系統，可以調制空間聲波實現聲源定位，這一特點啟發人們?cè)O(shè)計為信號提供空間結構化特征的人工結構，結合計算感知算法求解反問題以重構波源信息，從而突破空間采樣定理、降低傳感成本。目前，基于計算感知的振動噪聲溯源研究取得了一定進展，然而在主動彈性波目標定位方面依然存在研究空白。
論文提出了對空間彈性波散射場編碼的結構化邊界概念。結構化邊界由空間隨機分布的散射體構成。單個換能器激勵具有多個中心頻率的脈沖信號，并接收目標反射的回波信號；每一次脈沖的發射與接收被視為對目標的一次觀測；利用結構化邊界對彈性波的多重散射效應，將復雜擾動引入空間散射場，可以產生高度不相關的空間散射編碼，從而消除目標位置信息的歧義性，僅用單個換能器實現對彈性波的計算感知。
圖2. 基于結構化邊界的單換能器觸摸屏（視頻）
論文對結構化邊界進行了理論分析與試驗驗證。理論分析表明，由于結構化邊界的多重散射效應，隨著時間的演化，彈性波場的空間分布具有顯著的隨機性，呈現出高度不相關的空間散射編碼，從而為目標位置的計算感知?jiǎng)?chuàng)造了必要條件。試驗結果表明，論文提出的結構化邊界消除了目標在其空間對稱位置出現的可能性，結合計算感知重構算法，只需單個換能器就可以唯一地識別目標位置。而且與單次觀測相比，采用多個激勵頻率進行多次觀測可以顯著提高目標定位效果。論文進一步設計了一種具有結構化邊界的單換能器超聲波觸摸屏原型，展示了對字符信息的交互式輸入。與沒有結構化邊界的對照組相比，具有結構化邊界的超聲波觸摸屏可以準確識別手指觸摸位置。論文提出的觸摸屏裝置原型除了單換能器外，無需任何電子元件，有望與家電、終端機、機器人、移動設備、工業設備等平臺進行集成，在人機交互領域具有廣泛的應用前景。
該研究是何清波教授課題組在繼Nature Communications、Matter等工作之后，在基于超構材料的彈性波編碼感知技術方面的又一創新成果，為設計具有信息編碼和識別能力的人工邊界結構提供了新的思路，在結構健康監測、人機交互、波源定位等領域具有潛在應用前景。研究工作得到了國家自然科學基金創新研究群體、面上項目、青年項目和中國博士后科學基金的資助。
論文鏈接：https://www.cell.com/cell-reports-physical-science/fulltext/S2666-3864(22)00196-5
