近日，機械與動力工程學院重大裝備設計與控制工程研究所郭為忠教授團隊在仿生關節設計領域取得新進展，團隊以人體膝關節的復雜運動模式為生物模板，建立了仿生建模框架，提出了仿生關節機構綜合方法，并開發出具備復雜運動能力的新型單自由度變瞬心關節（VICR關節）。研究成果分別以“Bionic concept and synthesis methods of the biomimetic robot joint mechanism for accurately reproducing the motion pattern of the human knee joint”和“Unlocking complex motion in one DoF higher pairs: Concept, constraint, and form closure for varying instantaneous center of rotation (VICR) joints”為題，發表在國際機構學期刊Mechanism and Machine Theory（MMT）上。論文第一作者均為博士生朱高晗，通訊作者為郭為忠教授。

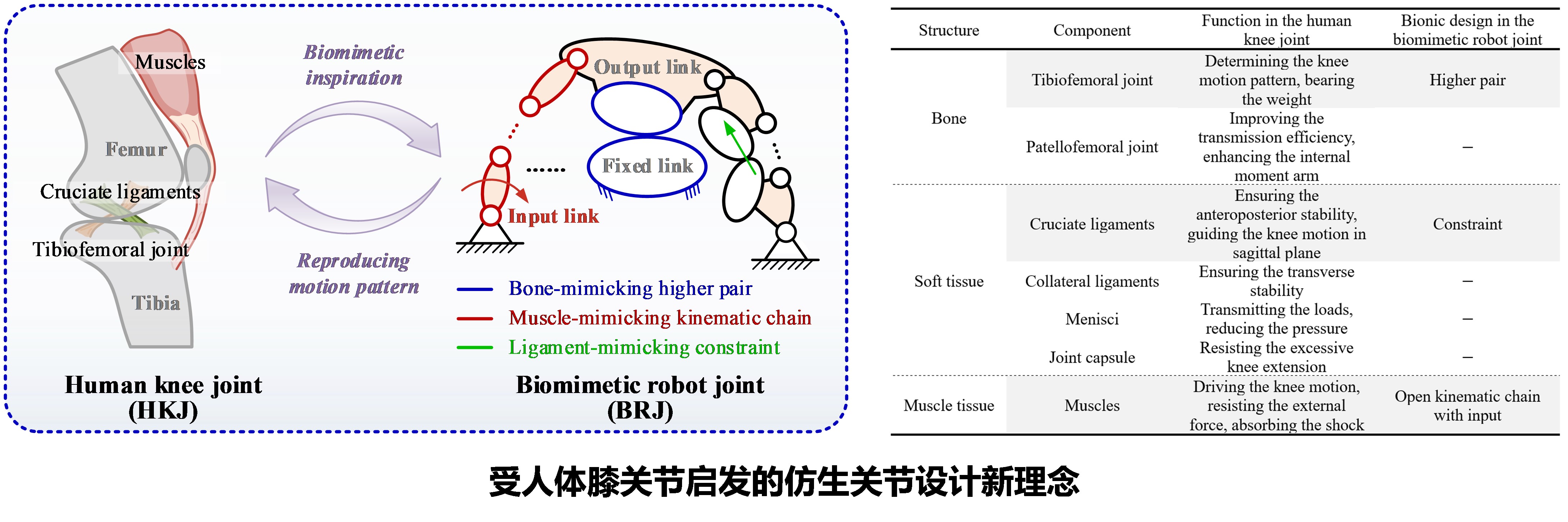

生物關節與機器人關節存在顯著差異，在運動過程中，股骨相對于脛骨的瞬時旋轉中心不斷變化，呈現出典型的變瞬心運動模式，在機械系統的關節中準確復現這類復雜運動仍面臨技術挑戰。研究團隊以機構學理論為工具，深入解析人體膝關節生理結構的運動機制，提出受人體膝關節啟發的仿生關節設計新理念：將脛股關節建模為共軛接觸的高副關節，將交叉韌帶等效為維持單自由度運動所需的約束，將附著肌肉等效為含輸入的運動鏈。該理念構建了從生物關節“骨骼-韌帶-肌肉”到仿生關節“共軛高副+約束+主動運動鏈”的映射范式，形成了仿生建模新框架，為實現復雜運動的仿生關節設計提供了理論基礎。

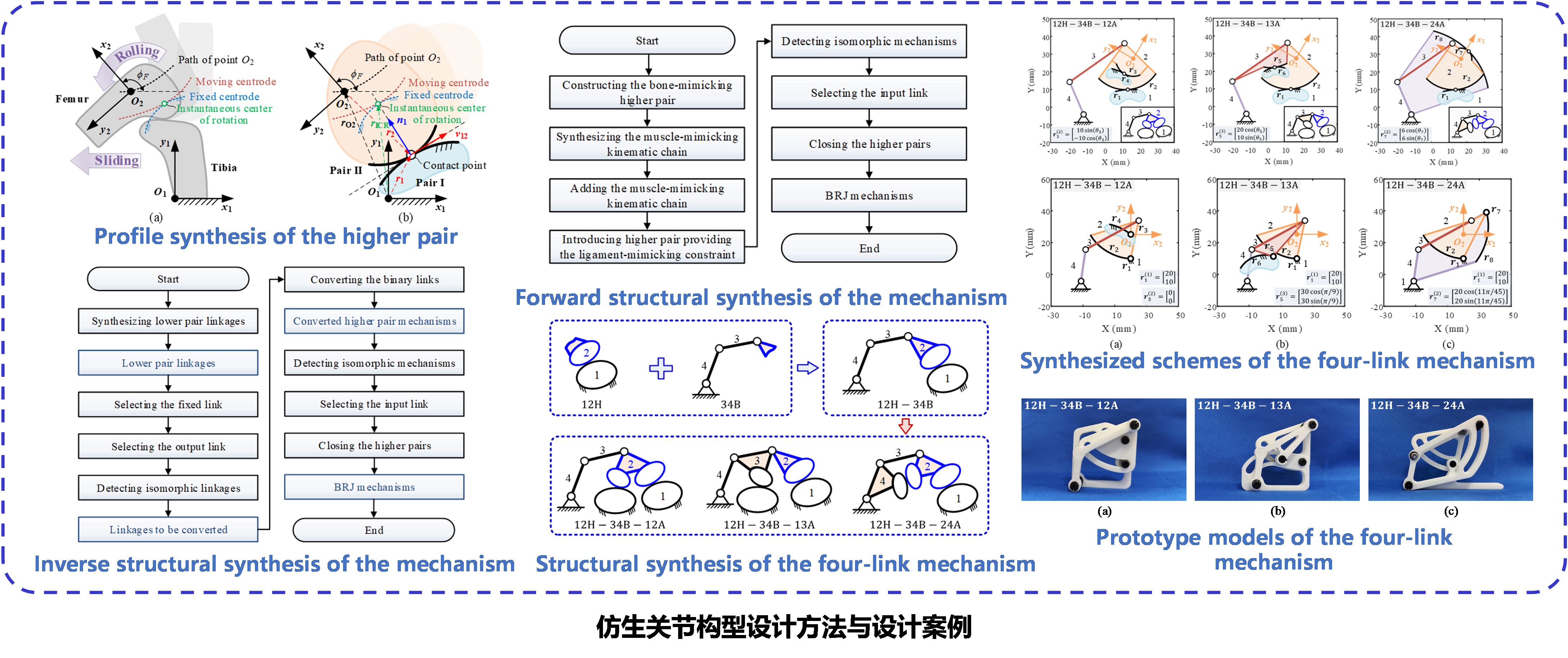

在此基礎上，團隊進一步研究了仿生關節的機構實現與綜合方法。針對仿生關節中的共軛高副，提出了高副關節的輪廓綜合方法，實現了面向目標運動的關節元素輪廓幾何設計。針對仿生關節機構的拓?fù)浣Y(jié)構，發展了以運動生成任務為導向的含高副機構結構綜合方法，為具備高仿生性與運動準確生成能力的仿生關節機構創新設計提供了理論工具。基于所提出的概念與方法，研究發現并構建了三種全新的四構件仿生關節機構，并驗證了其結構可行性與功能有效性。

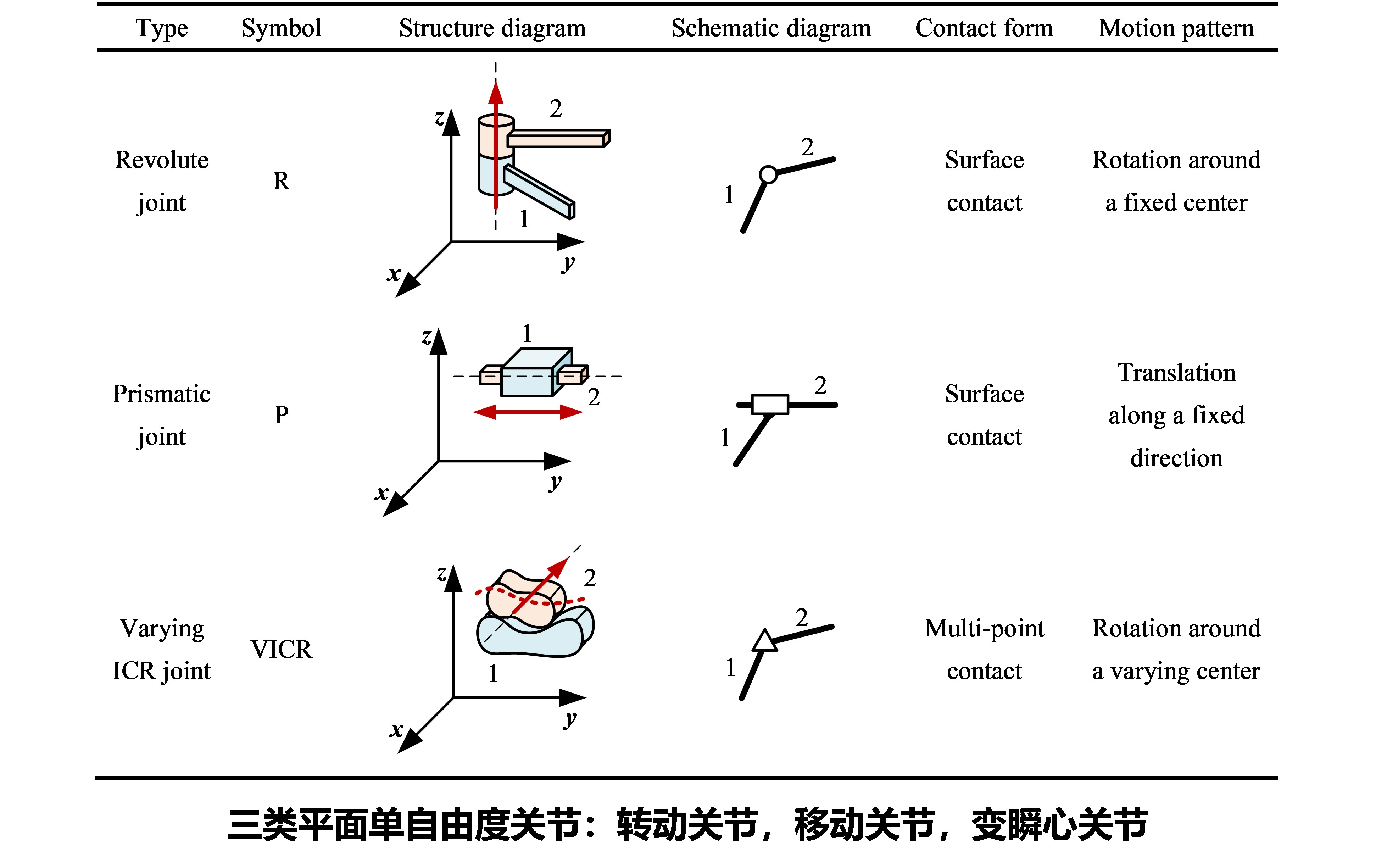

基于所建立的仿生關節設計方法，研究團隊提出單自由度變瞬心關節（VICR關節）新概念。該新型關節以“多點接觸+單自由度運動”為核心設計理念，通過關節元素輪廓的幾何設計，在僅保留一個自由度的前提下實現了變瞬心復雜關節運動，兼具結構緊湊性與運動靈活性，有效突破了目前單自由度關節難以實現人體關節復雜運動的技術難題。
在性能分析方面，研究團隊基于旋量理論引入廣義壓力角指標，系統評價了VICR關節在不同接觸點數量條件下的約束能力。同時，研究提出了約束性能的幾何化表征方法，將仿生關節復雜的運動-力約束關系轉化為接觸輪廓法線之間的幾何關系，為關節元素的輪廓設計與優化提供了理論工具。
針對高副結構固有的接觸脫離問題，團隊探究了高副關節的形封閉機制，提出三條等價的形封閉準則，證明得出“在二維平面運動中至少需要三點同時接觸才能實現VICR關節的形封閉”的論斷。在此基礎上，團隊建立了關節封閉空間的可視化分析方法，為設計階段預判和保障關節的封閉性提供了系統化依據。

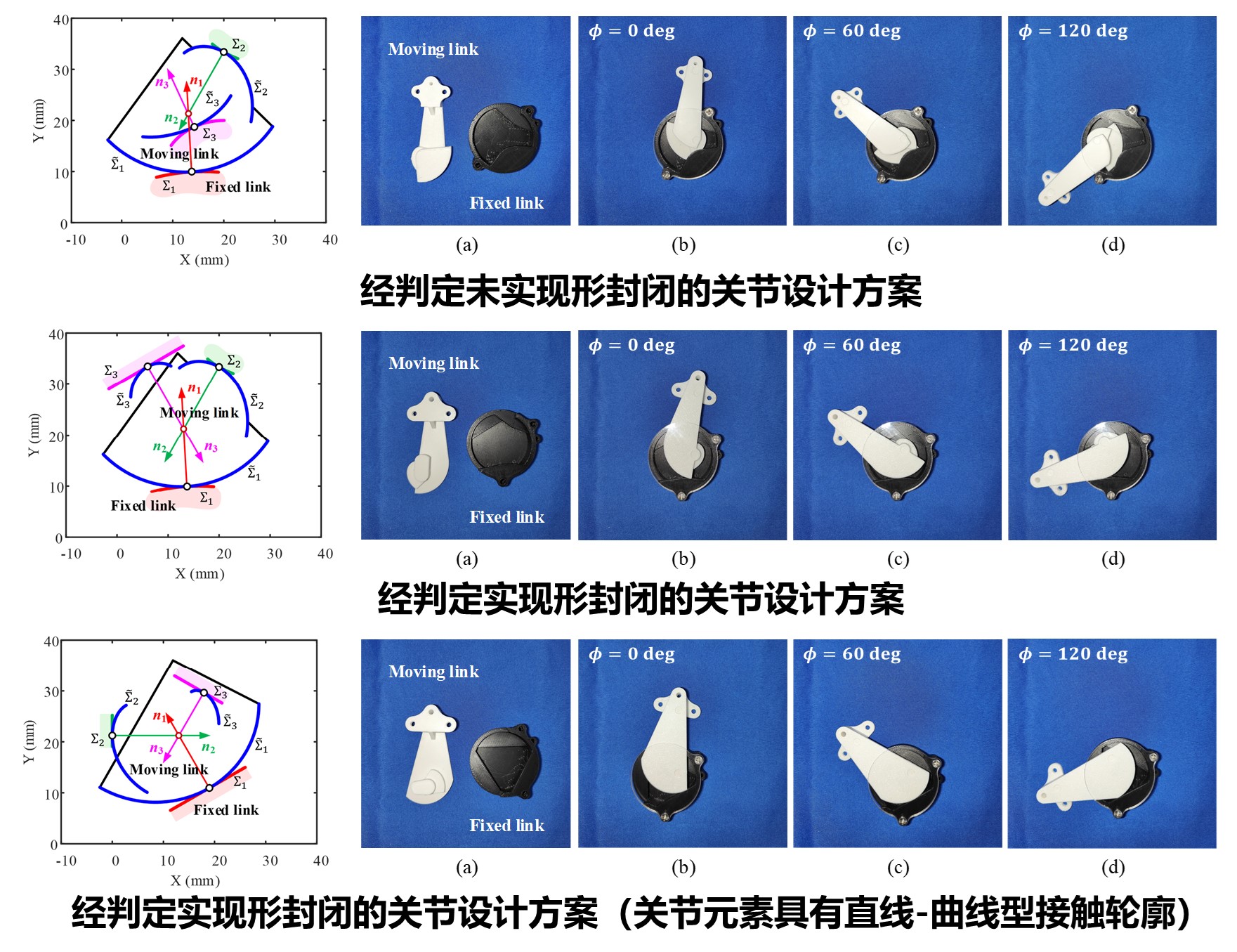

團隊開展了理論的應用驗證工作，以人體膝關節矢狀面運動的復現為示例，系統展示了三種典型VICR關節的元素輪廓設計、約束性能分析與形封閉能力判定的完整流程，并通過實物試驗驗證了所提方法的可行性與有效性。
通過系統研究，研究團隊構建了涵蓋仿生設計新理念、仿生關節綜合與性能評價的系統化方法體系，為復現人體關節復雜運動的仿生關節設計提供了新范式。在此基礎上研究提出了一種新型的單自由度變瞬心關節，既豐富了平面關節類型，也為外骨骼、假肢等人機相容裝置的關節仿生設計提供了理論方法與工具。
郭為忠教授團隊致力于解決現代機構學與并聯機器人領域的前沿基礎科學問題及其關鍵技術，旨在通過基礎理論突破，推動機器人與航空航天等重大工程應用領域的裝備創新發展，近年來在Mechanism and Machine Theory、ASME Transactions-Journal of Mechanisms and Robotics、ASME Transactions-Journal of Mechanical Design、IEEE Transactions on Robotics期刊發表研究論文30余篇。
