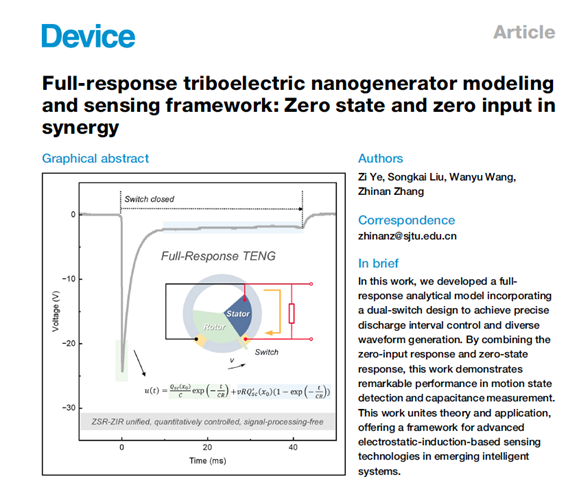

近日，我院本科生、2022級錢學森班葉子提出了一種全新的摩擦納米發電機（TENG）全響應建模與傳感框架，首次實現了零狀態響應與零輸入響應的協同調控，為TENG在精密傳感與穩定輸出領域開辟了新思路。研究成果“Full-response triboelectric nanogenerator modeling and sensing framework: Zero state and zero input in synergy”為《科學研究與創新實踐》課程研究成果，發表在Cell Press旗下期刊Device上。葉子與博士生劉松愷為共同第一作者，張執南教授為通訊作者。
研究從系統角度揭示了零輸入(ZIR)、零狀態(ZSR)兩類響應在TENG輸出中的協同作用機理，建立了通用的解析模型，并通過引入空間因子γ與時間因子ε兩個無量綱特征量，提煉出跨結構、跨模式的匹配原則，為實現穩定、可調且物理意義清晰的輸出奠定了理論基礎。

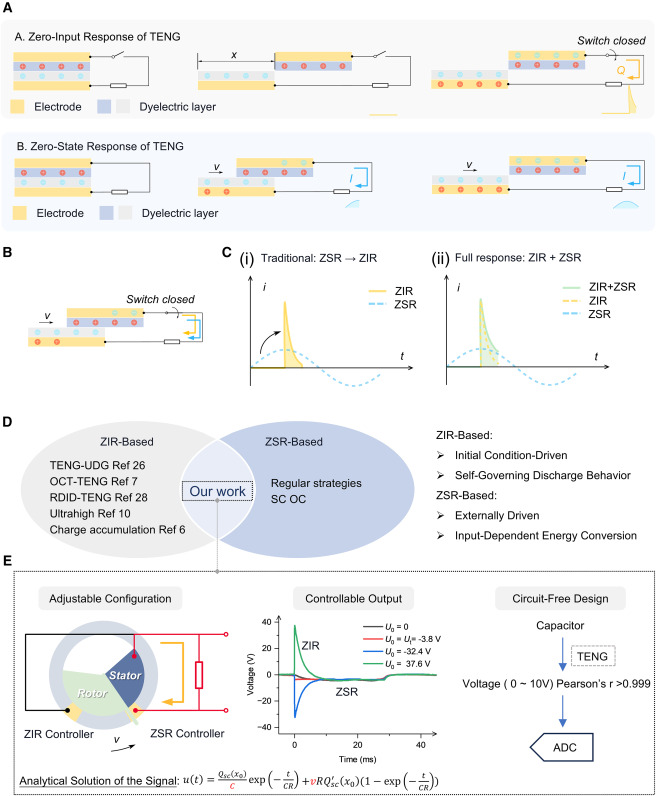

零輸入ZIR與零狀態ZSR響應協同控制

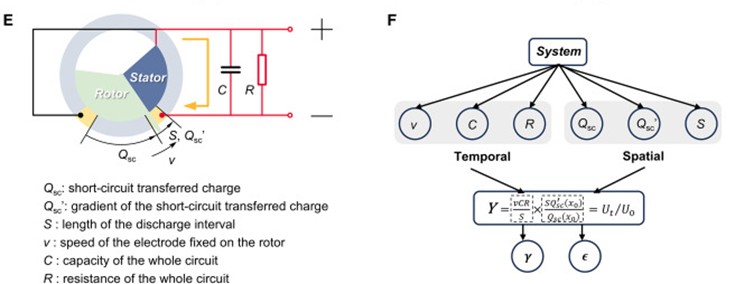

包含空間因子γ與時間因子ε的解析模型
研究針對傳統單開關模式在外部速度、負載阻值變化時輸出易波動的缺陷，提出了雙開關控制策略（Mode 2），在一個運動周期內設置“復位開關”和“工作開關”兩個放電區間。復位開關用于設定初始電荷量，實現對零輸入響應的獨立調節；工作開關則通過區間位置的選擇，精確控制零狀態響應的幅值與極性。該策略不僅消除了初始電壓對外部條件的依賴，還使脈沖峰值和波形形態實現了量化可控，并可生成負脈沖、類方波等多種輸出模式。
在運動狀態監測實驗中，該方法實現了對速度變化的實時響應，電壓比值與速度的線性相關系數達到0.998，且對溫濕度變化具有良好的魯棒性。結合上述模型與控制方法，研究還提出了一種無需信號調理電路的電容檢測方案。通過優化雙開關設計，將TENG在放電區間的初始電壓嚴格限定在10 V以內，使信號可直接接入高阻抗數據采集卡（DAQ）進行采集，避免了高壓擊穿和復雜電路帶來的成本與穩定性問題。該方案能夠覆蓋寬動態范圍，在三檔量程下測得的電容值線性相關系數均超過0.999，測量精度可控在0.1%以內，并且獨立于驅動速度，適合構建結構簡潔、成本低廉、適應離網環境的自供能傳感系統。
研究成果將理論建模、輸出控制與簡化采集三者有機結合，為摩擦納米發電機從實驗室走向工程化應用提供了可行路徑，在工業實時監測、可穿戴設備及環境監測等領域具有廣闊前景。研究工作得到國家自然科學基金、上海市科委等項目資助。
論文鏈接：https://doi.org/10.1016/j.device.2025.100872
