近日，機械與動力工程學院重大裝備設計與控制工程研究所郭為忠教授團隊在國際機構學期刊Mechanism and Machine Theory上發表了題為“Synthesis and cross-section design of a new family of single-loop 7R deployable polygon mechanisms”的研究論文。該團隊首次提出了單環7R可展開多邊形機構，建立了系統的設計方法，為具有一般展開輪廓和網絡劃分的大型可動結構設計提供了可能，為航空航天、機械超材料、藝術建筑等領域的復雜展開功能與空間優化提供了新技術途徑。重大裝備設計與控制工程研究所2022級致遠榮譽計劃博士研究生陳昊為論文第一作者，郭為忠教授為通訊作者。
可展開多邊形機構（DGM）是未來空間可展開系統發展的一種重要形式，因能夠折疊成緊湊的束狀又能展開成平面多邊形的幾何形態，具有重要的應用前景。論文首次提出單環7R類型的可展開多邊形機構，并將其設計問題分解為獲得理論機構解的原理圖綜合和獲得物理結構解的截面結構設計兩個子問題，系統建立了設計方法。

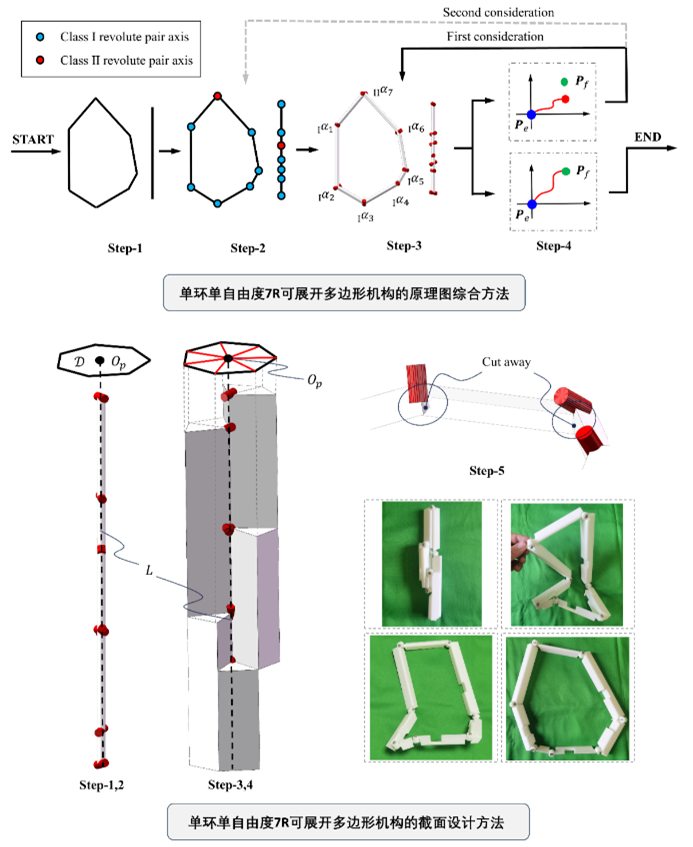

針對獲得理論機構解的原理圖綜合子問題，研究團隊討論了構建DGM過程中的兩類轉動副軸線布局及其取值范圍，并定義了構建DGM的三類參數。為了設計出具有任意期望的可展開多邊形形態的單環單自由度DGM，該團隊首次提出利用DGM的不同狀態完成不同種類參數的設計，給出了每類參數設計過程中所需要的全部約束條件及其幾何含義，并使用預測校正方法實現了在隱式定義的構型空間中的路徑搜索問題，從而形成能夠設計所有單環單自由度7R DGM的原理圖綜合方法。團隊提出的利用DGM不同狀態完成不同種類參數設計的設想，能夠拓展至其他類型DGM的原理圖設計。
針對獲得物理結構解的截面結構設計子問題，該團隊結合單環機構的閉環約束要求提出了一種新方法，計入各桿件實際尺寸對DGM可折疊性的影響，在物理結構層面上對7R DGM原理方案作進一步細化，確保設計完成的7R DGM裝置能順利實現無干涉的束狀折疊和展開。利用該方法，可以設計出具有所需橫截面幾何形態的7R DGM。

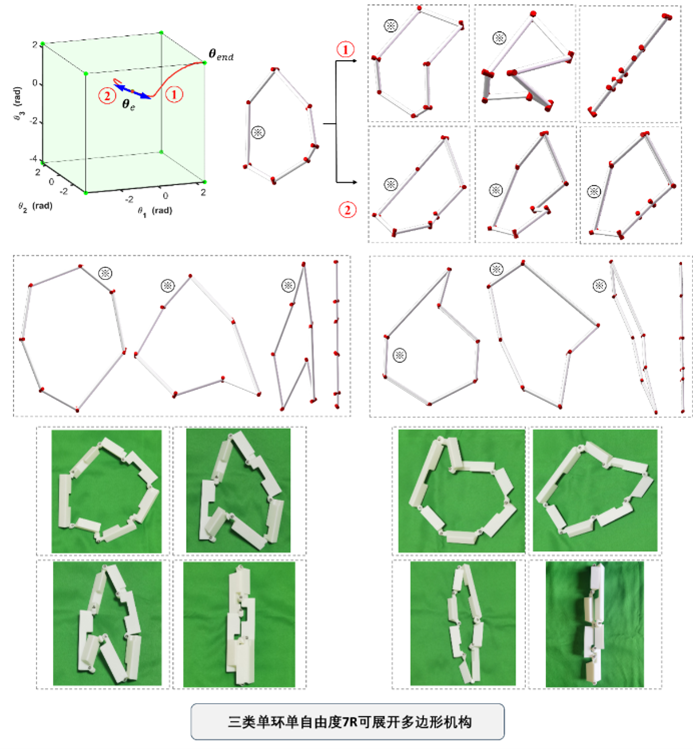

該論文首次提出無過約束的7R DGM新系列，填補了單環單自由度無過約束DGM領域的空白。論文系統建立了設計方法，能夠有效處理邊數不超過7的任意多邊形的空間可展開機構的設計問題。這一研究成果為未來構造任意復雜幾何形態的大型空間可展開結構，提供了多樣化的基本單元，極大豐富了大型空間可展開結構的網格劃分路徑，在航空航天、機械超材料、藝術建筑和土木工程等領域具有廣泛的應用前景。
該團隊近期在可展開機構領域取得了系列研究進展，先后提出了平面對稱6R DGM和一般7R DGM的綜合方法，發明了系列新型可展開多邊形/多面體機構。對于可展開多面體機構，該團隊提出了一種新的RRR支鏈來鏈接各可展開單元，建立了多面體展開圖法和最少關節角法，可以實現具有最少的關節、連桿和自由度的可展開多面體機構設計。
Mechanism and Machine Theory創刊于1970年，是國際機構與機器科學聯合會（IFToMM）會刊，專注于發布機構與機器科學領域的高質量研究論文，在國際機構與機器科學領域享有盛譽。
郭為忠教授團隊致力于解決現代機構學與并聯機器人領域的前沿基礎科學問題及關鍵技術，旨在通過基礎理論突破，帶動航空航天等重大工程應用領域的裝備創新發展。近年來在Mechanism and Machine Theory、ASME Transactions-Journal of Mechanisms and Robotics、ASME Transactions-Journal of Mechanical Design等期刊上發表了30余篇論文。
論文鏈接：
https://www.sciencedirect.com/science/article/pii/S0094114X24000806
