近日，機械與動力工程學院張文明教授團隊與同濟大學航空航天與力學學院李汶柏研究員合作研究，在Science Advances上發表文章“Encoded sewing soft textile robots”，首次提出了一種基于“編碼縫制約束力學”的氣動織物軟機器設計和制造的新方法，解決了可編程氣動軟體機器人在高效定制化開發過程中長期存在的挑戰，通過簡單高效的二維平面縫制工藝，實現了氣動織物軟機器的復雜時空編碼和物理智能，為加速氣動織物軟機器服務于安全人機交互、定制化穿戴和醫療康復設備的原型開發和產品迭代提供了有效途徑。機械與動力工程學院博士生郭欣宇、同濟大學李汶柏研究員為論文共同第一作者，李汶柏、張文明教授為共同通訊作者。
“編碼縫制約束力學”設計概念與制造方法

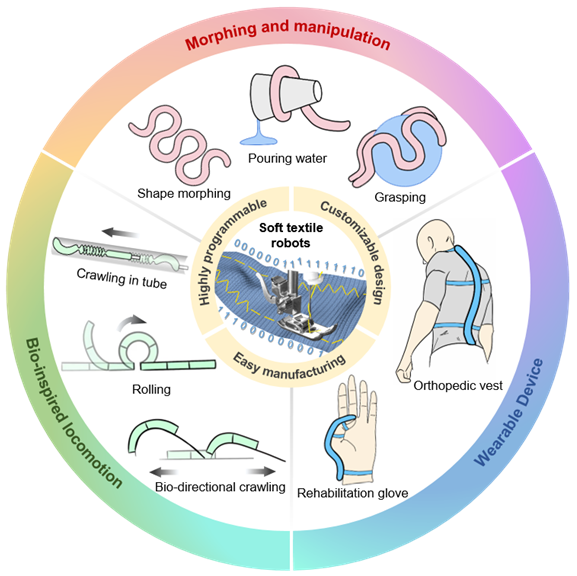

高度可編程、可定制和制造便捷的智能織物軟機器
早在石器時代，人類就已經能夠使用骨針將植物纖維縫制成衣服。隨著科技的進步，織物展現出可定制化、智能化和集成化的發展趨勢，將氣動驅動器和織物結合制成氣動織物軟機器，也成為主動織物和軟體機器人領域的重要研究方向。然而，具有可編程復雜三維形狀變形和運動功能的氣動織物軟機器的高效定制化設計和制造一直都充滿挑戰。已有的氣動織物軟體機器人的制造工藝或需新材料開發和織物拼接，或需昂貴的專用設備。另外，缺少服務于定制化研發的高效系統的設計和建模預測方法，也是制約氣動織物軟機器邁向多功能定制化產品的重要因素。

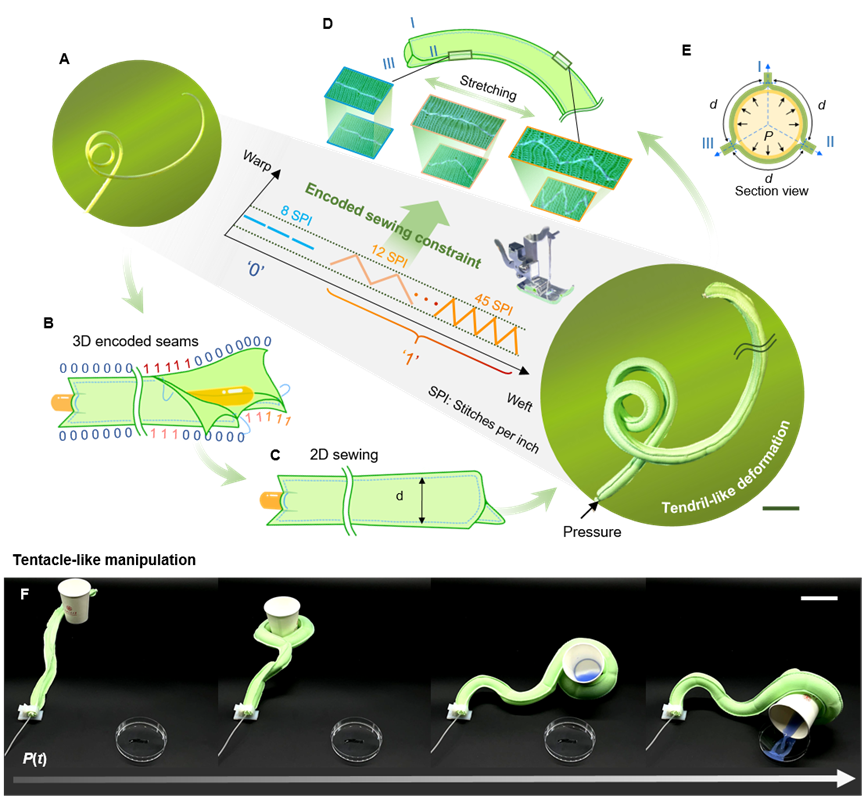

編碼縫制約束力學原理賦能復雜空間變形和順序操作
為了解決上述問題，研究團隊揭示了縫紉對織物的應變約束規律，并在此基礎上提出了“編碼縫制約束”的力學新機制，分別將能夠?qū)︶樋椏椢锢煨赃M(jìn)行強約束的直線型縫邊和調節的之字形縫邊編碼為二進制的“0”和“1”。研究團隊通過嵌入不同拉伸信息的編碼縫邊，為氣動織物軟機器有效構建了各向異性力學織物約束殼，實現了力學約束設計和制造成型的一體化，進一步發展了三邊編碼縫邊全局約束新方法。該方法可以極大降低氣動織物軟機器的復雜三維變形設計和理論預測難度，并提升定制化開發的效率。此外，研究團隊還發現調節縫邊之間的間距會改變變形的時序，并通過建立的氣囊非線性膨脹和各向異性織物應變約束的耦合力學模型，準確預測了時序變形規律。
定制化多功能織物軟機器
研究團隊基于“編碼縫制約束力學”，通過便捷的傳統縫紉技術和市售的廉價織物面料和乳膠氣球，設計制造出能夠?qū)崿F(xiàn)復雜空間變形以及可控時序變形的多種多功能定制化氣動織物軟機器，如復現黃瓜藤復雜三維卷曲變形的仿生藤蔓，匹配拇指不同關節運動規律的定制化康復指套和適配不同體型的脊柱矯正器，完成纏繞抓取水杯并倒水復雜操作的仿生章魚觸手，以及實現連續翻滾、雙向爬行和爬管運動的仿生軟體機器人。僅需單一氣源驅動的氣動織物軟機器極大降低了系統的復雜度，該方法有望和制衣行業結合，利用數字化縫紉機或刺繡機，實現織物軟機器的低成本、定制化批量生產制造。
該研究工作得到了國家自然科學基金，上海市“科技創新行動計劃”和同濟大學中央高校基礎研究項目的資助。
論文鏈接：https://www.science.org/doi/10.1126/sciadv.adk3855
